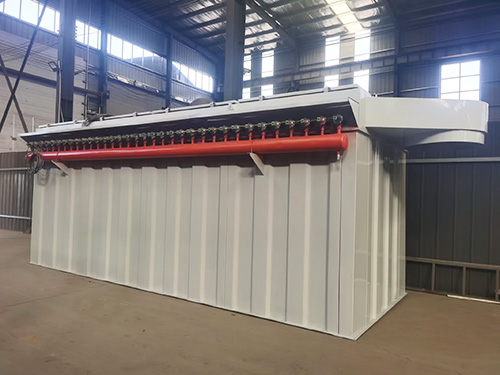

布袋除尘器的结构组成

布袋除尘器是一种干式滤尘装置，其结构组成主要包括以下几个部分：

箱体

上箱体：包括除尘器盖、旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口等。

中箱体：包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门等。

下箱体：包括定位支承架、灰斗、星形卸灰阀、支座等。

滤袋和骨架

滤袋：是除尘器的核心部件，通常由纤维织物制成，具有良好的过滤性能和耐腐蚀(以实际报告为主)性能。

骨架：是滤袋的支撑结构，通常采用钢材制作，用于支撑滤袋并保持其形状。

清灰系统

脉冲阀：是清灰系统的关键部件，通过喷吹压力将压缩气体喷向滤袋，使滤袋上的粉尘受到冲击力而脱落。

喷吹管：脉冲布袋除尘器清灰用的喷吹管均采用无缝管，借助校直机进行直线度校正。

气包：用于储存压缩空气，为脉冲阀提供气源。

进气和排气系统

进气系统：包括进风导流总管、导流板等，用于引导含尘气体进入除尘器。

排气系统：包括由排气管道等组成的除尘器净化气体排放系统。

卸灰系统

灰斗：用于收集和储存从滤袋上脱落的粉尘。

卸灰阀：装置于除尘器灰斗上，用于控制粉尘的排出。

控制系统

PLC控制器：用于控制除尘器的运行，包括清灰、卸灰等操作。

压差传感器：用于监测除尘器的压差，当压差达到设定值时，控制系统发出清灰指令。

其他部件

平台、栏杆、爬梯：用于方便操作人员对除尘器进行检修和维护。

检修门：用于检修和更换滤袋、骨架等部件。

照明系统：用于提供除尘器内部的照明。
